多路被測件測試方案
發布時間：2019-07-26
點擊量：4908
多路被測件測試方案
測試目的：為滿足實驗室級小批量測試需求，設計多路測試方案。

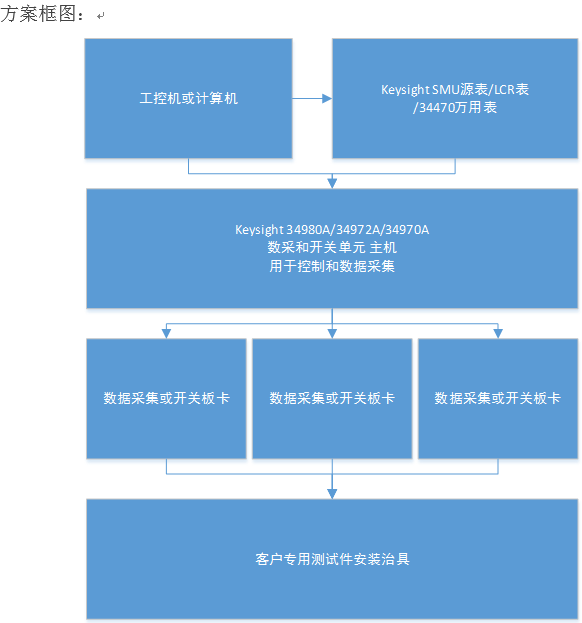

測試方法：使用單路測試儀器，以程控矩陣開關作為換路設備，將多路待測件一次性接入到開關矩陣上，配合定制程序，可以以輪詢的方式實現
一次性對多路被測件的快速測試，也可以實現低采樣率條件下的連續采集和記錄。
配置方案
方案 | 儀器 | 數量 | 用途 |
方案一 | B2901A/LCR/34470A | 1 | 提供I-V曲線，電阻，電容，電感，電壓等測試 |
L4421A | 1 | 提供40路開關切換 | |
Y1133A | 1 | 觸發線纜 | |
34921T | 1 | 提供接線板，選配 | |
Y1139A | 2 | 提供接線插頭，選配 | |
Y1135A | 2 | 1.5m延長線纜，選配 | |
Y1136A | 2 | 3m延長線纜，選配 | |
方案二 | B2901A/LCR/34470A | 1 | 提供I-V曲線，電阻，電容，電感，電壓等測試 |
34980A | 1 | 開關切換主機 | |
34921A | 1 | 提供40路開關切換，最多可配8塊 | |
Y1133A | 1 | 觸發線纜 | |
34921T | 1 | 提供接線板，選配 | |
Y1139A | 2 | 提供接線插頭，選配 | |
Y1135A | 2 | 1.5m延長線纜，選配 | |
Y1136A | 2 | 3m延長線纜，選配 | |
方案三 | B2901A/LCR/34470A | 1 | 提供I-V曲線，電阻，電容，電感，電壓等測試 |
34972A/34970A | 1 | 開關切換主機 | |
34901A | 1 | 提供20路開關切換，最多可配3塊 | |
Y1133A | 1 | 觸發線纜 | |
34921T | 1 | 提供接線板，選配 | |
Y1139A | 2 | 提供接線插頭，選配 | |
Y1135A | 2 | 1.5m延長線纜，選配 | |
Y1136A | 2 | 3m延長線纜，選配 |
